一、產品用途:

      紫外線老化試驗機模擬由陽光、雨水露水引起的破壞，通過將被測材料暴露于受控高溫下光照與水份的交變循環中；對材料進行測試。它用紫外線燈管模擬陽光的輻射作用，用凝結水和噴水來模擬露水和雨水。只需幾天或幾個星期的時間，紫外線輻射設備就可以再現室外需幾個月甚至幾年的時間才會發生的損傷，其中包括褪色、顏色變化、失去光澤、粉化、破裂、裂紋、起皺、起泡、脆化、強度降低、氧化等，其測試結果可用于選擇新材料，改善現有材料，或評估材料配方的改變。

二、設備特點：

1.可單獨進行輻照/冷凝/水噴淋試驗，也可以編程任意組合輻照/冷凝/水噴淋試驗。

2.對輻照度、溫度、時間等重要試驗參數提供全面詳細的實時監視和曲線記錄，通過計算機還可以生成報    表和曲線打印。

3

采用臺灣工業級別7寸真彩觸摸屏控制系統，具有良好的穩定性、監視性、操作性和維護性。

4.對材料昂貴的紫外線燈管提供壽命參考（燈管為消耗品，壽命約為1000小時），方便用戶確認燈管的更換時間，節省使用成本。

5.采用自動化供排水設計，并搭配成本較高的大功率的水汞，確保水噴淋的流速和均勻性。

6.主要元器件大部分采用國際大品牌，小部分采用國產品牌，提高了產品的安全性和可靠性。

7.設備電氣部分的安裝和配線按照國際電工標準執行。

三、原理及作用：

  紫外光耐氣候試驗箱采用熒光紫外燈為光源，通過模擬自然陽光中的紫外輻射和冷凝，對材料進行加速耐候性試驗，以獲得材料耐候性的結果。

    紫外光耐氣候試驗箱可模擬自然氣候中的紫外、雨淋、高溫、高濕、凝露、黑暗等環境條件，通過重現這些條件，合并成一個循環，并讓它自動執行完成循環次數。這就是紫外線老化試驗箱的工作原理.

四、技術參數：

工作室尺寸：650×1140×550mm（D×W×H）

機器全尺寸：700×1300×1640mm（D×W×H）

溫度均勻度  ≤±2℃

溫度波動度 ≤±0.5℃

試件標準尺寸:75mm×150mm

溫度：RT+10℃～70℃

濕度范圍：≥95%RH

燈管間距離：35mm

樣品與燈管距離：50mm-500mm可調

燈管：UVA340

燈管功率：40W

紫外波長：290nm～400nm

紫外光暴露、模擬凝露時間范圍：0～99小時

支持樣板：150*75(mm)

樣板數量：約40塊

試驗時間：0～9999H  可調

輻照度范圍：≤1w/m2（選購可調式功能）

UVA： 燈管

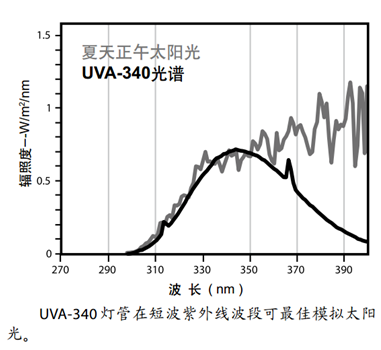

UVA-340: 能發出從315nm到400nm間的太陽光的波長，它的輻射峰值是在340nm處。UVA-340對不同試驗的對照測試尤其有用，在短波紫外線波段可最佳模擬太陽光。

      圖4.1  UVA-34

燈管：8支

燈管使用壽命：1000H（約）

結構與材料：

外箱體材質：不銹鋼板。

內膽材質：耐熱不銹鋼板，鏡面處理。

五、保護系統：

電源漏電保護

電源斷電保護

電源短路保護

系統超溫報警保護

電源配置:本機采用AC220V、 50HZ 單相電源供電，設備保護接地，接地電阻不大于4歐姆

光照系統：紫外線專用老化燈管

六、結構

1、箱體外殼材料：進口SUS不銹鋼板噴塑處理。

2、內膽材料：進口SUS不銹鋼板

3、箱蓋材料：進口SUS不銹鋼板。

4、在工作室的頂部共安裝8支紫外燈管

    5、加熱方式為內膽水槽式加熱，升溫快，溫度分布均勻

6、箱門為從左往右開 ，開閉輕松自如

7、內膽水位自動補水

8、試樣架均采用不銹鋼材料制成

9、試驗箱底部采用高品質可固定式PU活動輪

10、排水系統使用回渦型及U型積沉裝置排水

11、試樣表面與紫外燈平面距離為50-500毫米且相平行，距離可調

七、加熱系統

1、采用U型鈦合金高速加溫電熱管

2、完全獨立系統，不影響紫外試驗及控制線路

3、溫度控制輸出功率均由微電腦演算，以達高精度及高效率之用電效益

4、具有加熱系統的防超溫功能

八、黑板溫度控制

1、采用黑色鋁板聯接溫度傳感器

2、采用黑板溫度儀表控制加熱，溫度更穩定

九、電路控制系統

電路控制系統采用觸模式微電腦控制方式

1、原裝中英文觸摸屏人機界面（菜單畫面）控制器，功能強大，精密穩定且操作簡單,能實現參數設定、分段工作、 循環運行、故障報警、故障信息顯示等功能。

2、系統采用PROPORPTONAL+INTBRGRAL+DIPFERENTIAL+SSR之控制（即比例 積分 微分+電子固態電擇控制方式），可提高控制元件界面使用之壽命與穩定性。

3、觸模式設定，數位直接顯示，所有條件完全由微電腦自動鎖定。

4、具有PID值自動演算之功能，可減少人為設定時所帶來之不便。

5、各種控制條件，可于運轉中監視之，如瞬間輸出之功率，溫度以知之設定值。

6、在設定，如發生錯誤時，會提供警示訊呈。

7、停電記億裝置二年。

十、光源

1、光源采用8支額定功率為40W的紫外熒光燈作發光源。紫外線熒光燈管，分布在機器的頂部。有UVA-340和UVB-313光源 供用戶選擇配置。（任選一種）

2、UVA-340燈管的發光光譜能量主要集中在340nm的波長處

3、UVB-313燈管的發光光譜主要集中在313nm波長附近。

4、由于熒光燈光能量輸出會隨時間而逐步衰減，為了減小因光能量衰減造成試驗的影響，所以本試驗GB/T14522-93 GB/T16422.3-1997 GB/T16585-96；等現行紫外線老化試驗標準。

十一、設備使用環境

1、電源：AC220（ ±10%）V/50HZ

2、環境：20～30℃（ASTM G53推薦），0～80%RH，通風良好，室內環境清潔。

3、工作占地：234×353cm(含人員工作空間)

4、純水：去離子水壓力193Kpa左右，18.5℃，流量約7升/分鐘，要求總不溶物含量<10ppm。

5、排水：主機附近的地板上需要有排水。
