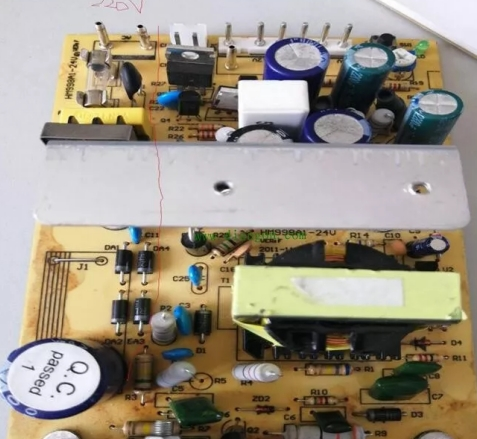

開關電源實際上是由交流、直流、交流、直流改換的過程，是將220V交流電通過整流濾波后變成300V直流電，再通過開關變壓器的儲能電感、開關管將直流電壓改換成多種電壓等級的交流電壓，再整流濾波后變成直流電壓輸出驅動負載正常作業。下圖是一個開關電源，輸出5V、12V、24V。

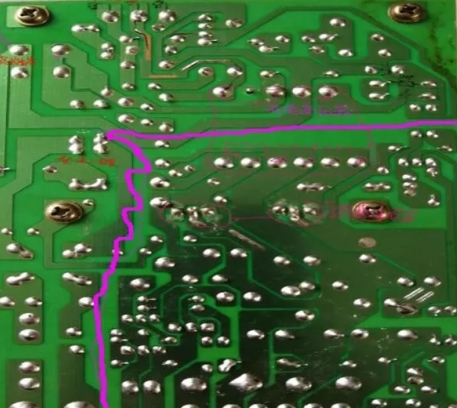

220V交流輸入，通過保險，負溫度熱敏電阻，安規電容，共模電感組成的抗電磁干擾電路及過流保護電路，通過整流二極管整流濾波后輸出300V左右的直流電壓。這是電源板正面圖，用紅線畫出的部分為熱地與冷地部分（開關電源接地方式有熱地和冷地之分，與220V電源直接相連的地稱為熱地，人體直接觸摸會觸電；經開關變壓器阻隔后，再整流濾波后的地稱為冷地，人體直接觸摸不會觸電）。這是電路板反面圖，在圖中標出開關電源的輸入部分、300V濾波大電容、開關管、開關變壓器、肖特基二極管等首要元器材。
依據電路板畫出開關電源的電路原理圖
通過對電路板的分析可知：電路由交流抗干擾電路，整流濾波電路，功率轉化電路，穩壓電路、保護電路等單元電路組成。
開關電源的修理是很多電工師傅經常遇到的作業，可是假如對開關電源的原理，元器材的性能不了解，修理起來還是比較困難，有的時候運氣好，拿到電路板換個保險管，故障就掃除了，可是絕大多數的電路板修理起來并不是換保險就能解決問題。下面我給大家共享一下我的修理經歷：
1、首先了解電路板是用在什么設備上，是什么故障現象，具體發生故障的時刻，是否讓別人修理過。這些看似一些小問題，但對咱們修理的人來說很重要，能使修理少走彎路。
2、通電觀測故障現象，打開機蓋后，查看排線有無松脫，元器材有無虛焊、斷線。
3、大致確認故障范圍，斷開負載電路，測驗輸出電壓，假如無輸出電壓，故障一般在交流輸入，開關管這側；假如輸出電壓較高或較低，一般故障在穩壓電路這邊。
4、找出故障原因后，就可以針對不同的故障將相關元器材加以替換和調整。
5、通電測驗整機，故障掃除以后，上電測驗各輸出電壓，看故障是不是徹底掃除，等故障徹底掃除后，再接負載，使其正常運轉。
開關電源常見的故障修理：
1.保險燒斷，首要查看整流二極管，濾波電容及開關管，有時候抗干擾電路有故障也會導致保險燒壞。
2.無輸出電壓，可是保險正常，這種現象就說明開關電源沒有作業，或者是作業后進入保護狀態，就像這個開關電源，首先要查300V直流電壓，假如正常查發動電阻R3、R7阻值是否正常，有無開路，查開關管是否正常，假如有壞的元件替換后故障掃除。
3.有輸出，可是輸出電壓高，這種故障常來自穩壓取樣電路，要查看直流輸出，取樣電阻，光電耦合等構成的回路，在本電路中要查VR1、R16、VT3、R17、VT2、光耦，穩壓管等，在實踐修理過程中，取樣電阻、光耦不正常較為常見。
4.輸出電壓過低，除穩壓控制電路不正常會使輸出電壓過低，還有開關電源負載有短路故障，輸出整流二極管故障，輸出濾波電容變值，開關管的性能下降。這些都會引起輸出電壓下降，有必要都得查看。
5. 屢燒開關管的故障，開關管是電源板的首要器材，作業在高電壓，大電流中，在實踐修理過程中經常有擊穿開關管的現象，關于這種故障現象。分析是什么原因引起的故障，假如是過電壓引起的，那就要查濾波大電容、R2、C3、D1等。假如是過電流引起的，需求查看輸出電壓整流、濾波電路、負載電路是否有短路、漏電等故障。悉數查看完以后再替換相同型號的開關管，通電試機，故障掃除。
通過以上步驟來修理開關電源，再結合自身的修理經歷，準能快速的掃除故障。
